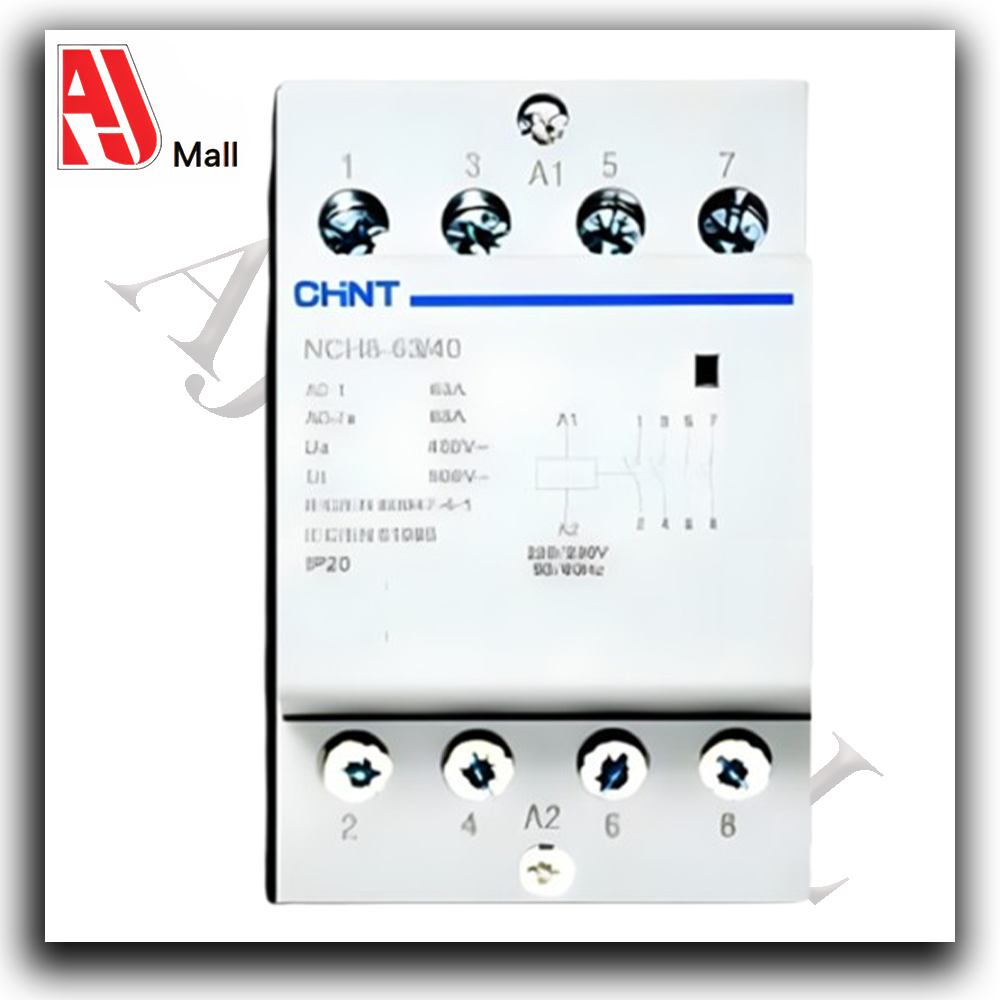

NCH8-4P (4NO)40A 220\230V

Description

Aperçu général
• Courant nominal (Ie) disponibles : 20 A, 25 A, 40 A et 63 A
• Tension d’utilisation : jusqu’à 400 V AC, isolation jusqu’à 500 V, bobines AC en 12/24/48/110/230 V AC (version Z)
• Catégories d’utilisation : AC 1, AC 7a, AC 7b (résistif et moteurs domestiques)
• Montage : rail DIN (profil TH35), boîtier compact (1 module = 18 mm) Protection : IP20 (usage sec/intérieur)
• Standards : IEC/EN 61095, IEC/EN 60947 4 1 ________________________________________
⚙️ Versions pole/contact
Les suffixes du modèle définissent la configuration des contacts principaux :
Code 2 pôles 4 pôles Description
20 2 NO – 2 pôles, 2 contacts normalement ouverts
02 2 NC – 2 pôles, 2 contacts normalement fermés
11 1 NO + 1 NC – 2 pôles mixtes
40 – 4 NO 4 pôles, tous normalement ouverts
04 – 4 NC 4 pôles, tous normalement fermés
22 – 2 NO + 2 NC 4 pôles mixtes
31 – 3 NO + 1 NC 4 pôles mixtes
________________________________________
Performances principales
• Intensité AC 1 / AC 7a : 20 A → 63 A
• Intensité AC 7b (moteurs petits) : 6 A → 25 A e
• Puissance commutée (AC 7a / AC 1) : 3,5 – 24 kW (400 V), selon version Z
• Durée de vie : ≥ 10 000 cycles électrique, ≥ 100 000 cycles mécaniques
________________________________________
Usages typiques
• Contrôle d’éclairage, chauffage, petites pompes et moteurs domestiques
• Commutation de circuits faibles ou résistifs, en rail DIN
• Automatisme résidentiel / tertiaire nécessitant un petit relais modulable
________________________________________
✅ Bien choisir votre modèle
1. Déterminez le courant requis (20, 25, 40 ou 63 A)
2. Choisissez le nombre de pôles et type de contacts selon fonction (ex. 2 NO pour switch, 2 NO + 2 NC pour basculement)
3. Sélectionnez la tension de bobine adaptée à votre système de commande
4. Vérifiez l’environnement (IP20 = sec/intérieur, non prévu pour protections extérieures)
5. Respectez les normes (la série NCH8-Z est conforme IEC/EN précitées)

NCH8-4P (4NO)40A 220\230V
